Модульный протез ноги: конструкция, преимущества и этапы сборки

Модульный протез ноги представляет собой современную конструкцию, собранную из взаимозаменяемых элементов — модулей. В отличие от монолитных (литых) протезов, где все компоненты жестко соединены между собой, модульная система позволяет индивидуализировать конструкцию, заменять отдельные части без полного переизготовления изделия и оперативно адаптировать протез под меняющиеся потребности пользователя. Такой подход стал возможен благодаря стандартизации соединительных узлов, которая превратила сборку протеза в своего рода «конструктор».

Актуальность модульного протезирования подтверждается введением в действие новых национальных стандартов. С 1 июля 2026 года в России вступает в силу ГОСТ Р 51191-2025 «Узлы (модули) протезов нижних конечностей. Технические требования и методы испытаний», распространяющийся на модули для пациентов массой от 60 до 200 кг при любом уровне ампутации. Одновременно с этой датой начинает действовать ГОСТ Р 58447-2025, регламентирующий общие технические требования к протезам нижних конечностей с микропроцессорным управлением — модульному протезу голени, в том числе при недоразвитии конечности, а также модульному протезу бедра. Эти нормативные документы закрепляют требования к качеству и безопасности модульных систем на ближайшие годы.

Конструкция и основные компоненты модульного протеза ноги

Модульный протез нижней конечности собирается из нескольких ключевых компонентов, каждый из которых выполняет строго определенную функцию.

Культеприемная гильза — единственный элемент протеза, который изготавливается строго индивидуально. Она представляет собой полость, повторяющую форму культи пациента, и служит интерфейсом между телом пользователя и механической частью протеза. Гильзы изготавливают из композиционных материалов на основе акриловых смол, углеволокна или термопластов. Внутренняя поверхность оснащается мягкими вкладышами (силиконовыми или текстильными) для равномерного распределения давления и предотвращения травматизации. Фиксация гильзы на культе осуществляется с помощью вакуумной системы, силиконового чехла с замковым устройством или пинового крепления.

Соединительные адаптеры и несущая трубка обеспечивают механическую связь между гильзой и дистальными модулями протеза. Адаптеры позволяют регулировать углы наклона и положение компонентов в трех плоскостях, что критически важно для правильного выравнивания протеза. Несущий вал (пилон) чаще всего изготавливается из титановых или алюминиевых сплавов — материалов, сочетающих высокую прочность с малым весом.

Коленный модуль (при ампутации на уровне бедра или выше) замещает функцию коленного сустава. Современные коленные модули классифицируются по типу управляющего узла:

• Механические — простейшие шарнирные конструкции, часто оснащенные ручным замком для фиксации в разогнутом положении. Рассчитаны на пациентов с невысокой физической активностью.
• С пневматическим управлением — обеспечивают плавное сгибание и разгибание за счет сопротивления воздуха, что позволяет двигаться с меньшими энергозатратами.
• С гидравлическим управлением — используют сопротивление жидкости для более точного контроля движения.
• С микропроцессорным управлением — наиболее технологичное решение. Встроенные датчики отслеживают положение тела, нагрузку и скорость движения; процессор автоматически адаптирует жесткость модуля под конкретный тип активности — от ходьбы по ровной поверхности до спуска по лестнице.

На российском рынке появляются новые отечественные разработки: например, коленный модуль с механическим управлением, способный выдерживать нагрузку до 125 кг и совместимый со всеми типами комплектующих, доступных на рынке.

Модуль стопы — компонент, отвечающий за контакт с поверхностью, амортизацию ударных нагрузок и устойчивость. Стопные модули могут быть однокомпонентными (цельная конструкция) или многокомпонентными (состоящими из нескольких взаимодействующих элементов). По типу механизма выделяют:

• механические стопы с шарнирными сочленениями;
• пневматические — с воздушными камерами для плавности движений;
• гидравлические — с масляными камерами и клапанами;
• карбоновые энергоаккумулирующие — легкие и упругие, накапливают энергию при постановке стопы и возвращают ее при отталкивании;
• протезы голени модульные с микропроцессорным управлением (официальное наименование бионических моделей).

Активно развиваются также конструкции модульных голеностопных протезов, интегрирующие S-образную комплаентную стопу с пружинно-актуаторной ветвью для балансировки возврата энергии, гашения ударов и быстрой персонализации. Модульная компоновка таких систем упрощает обслуживание и позволяет оперативно настраивать жесткость и демпфирование без перепроектирования несущей конструкции.

Преимущества модульной системы: индивидуальная настройка и ремонтопригодность

Главное преимущество модульного протеза — возможность индивидуальной настройки под рост, вес, уровень физической активности и образ жизни конкретного пользователя. В отличие от немодульных конструкций, где все параметры заложены на этапе изготовления и не подлежат изменению, модульная система позволяет подбирать каждый компонент отдельно.

Индивидуальная настройка осуществляется по нескольким параметрам:

• Уровень физической активности — определяет выбор стопного модуля (от простых однокомпонентных для малоподвижных пациентов до многокомпонентных карбоновых или бионических для активных людей).
• Вес пользователя — влияет на выбор модулей с соответствующей грузоподъемностью (современные стандарты предусматривают диапазон от 60 до 200 кг).
• Биомеханические особенности — угол наклона, высота протеза, положение центра тяжести регулируются через соединительные адаптеры.
• Функциональные потребности — при необходимости можно установить дополнительные узлы для расширения функционала.

Ремонтопригодность — второе ключевое преимущество. В модульном протезе можно заменить отдельную деталь (например, стопу или коленный модуль) без полной перестройки всего изделия. Это существенно снижает стоимость обслуживания и сокращает время ремонта. Более того, по мере развития технологий пользователь может обновлять отдельные компоненты на более современные, не меняя весь протез целиком.

Однако у модульных систем есть и обратная сторона: увеличение числа деталей требует более тщательного контроля за их состоянием и регулярного обслуживания. Периодическая настройка и проверка соединений — обязательное условие безопасной эксплуатации. Микропроцессорные модули, при всех своих преимуществах, дороже в приобретении и сложнее в ремонте по сравнению с механическими аналогами.

Критерии подбора модульных узлов в зависимости от уровня ампутации

Выбор конфигурации модульного протеза напрямую зависит от уровня ампутации — это определяющий анатомический фактор.

Ампутация на уровне стопы или голеностопа. При сохранении голени полностью или частично протез заменяет стопу и, при необходимости, часть голени. Диапазон доступных решений широк: от простых пластиковых модулей до карбоновых энергоаккумулирующих стоп, которые используют люди с высокой физической активностью, включая бегунов. При подборе стопного модуля учитывается не только уровень ампутации, но и степень сохранности стопы, которая зависит от конкретного вида операции.

Ампутация на уровне голени (транстибиальная). Это самый распространенный случай. Коленный сустав сохранен, что является значительным преимуществом для ходьбы и сохранения равновесия. Протез голени включает гильзу, трубчатую стойку и стопный модуль. Крепление осуществляется через вакуумную систему, гильзу с замком или лайнер с пином. Большинство пользователей осваивают ходьбу на протезе голени за 2–3 недели.

Ампутация на уровне бедра (трансфеморальная). В этом случае протез должен замещать не только голень и стопу, но и коленный сустав — самый нагруженный и технологически сложный элемент протеза ноги. Выбор коленного модуля становится ключевым:

• для пациентов с невысокой активностью — механические модули с ручным замком;
• для более активных пользователей — модули с пневматическим или гидравлическим управлением, обеспечивающие естественную походку;
• для максимальной функциональности и безопасности — модули с микропроцессорным управлением.

Двусторонняя ампутация предъявляет повышенные требования к устойчивости и балансу конструкции. В таких случаях особое внимание уделяется выравниванию протеза и настройке угловых параметров.

ГОСТ Р 51191-2025, вступающий в силу с 1 июля 2026 года, устанавливает единые технические требования к модулям для всех уровней ампутации, включая случаи врожденного недоразвития конечностей. Это обеспечивает стандартизацию качества независимо от того, на каком уровне выполняется протезирование.

Этапы сборки, выравнивания и тестирования модульного протеза

Процесс создания модульного протеза — это многоэтапная процедура, требующая участия квалифицированного техника-протезиста.

1. Снятие мерок и изготовление гильзы. Первый этап — получение индивидуального гипсового слепка или 3D-скана культи. На основе этих данных изготавливается культеприемная гильза — единственная нестандартная деталь протеза. Гильза может быть тренировочной (временной) или постоянной.

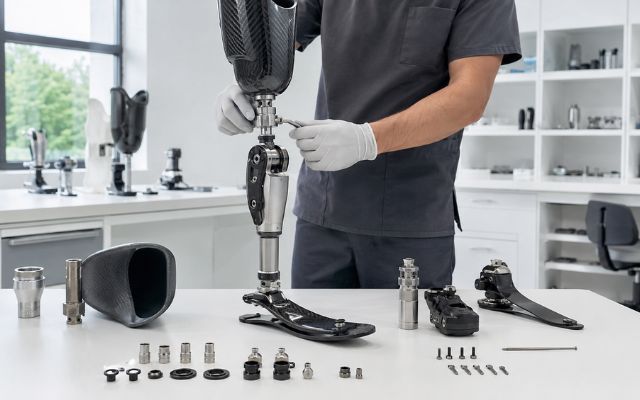

2. Базовая сборка. Компоненты протеза собираются на специальном стенде, обеспечивающем предварительное выравнивание. На этом этапе проверяется нейтральное положение стопного модуля и базовые угловые параметры.
3. Статическое выравнивание (примерка). Это один из самых ответственных этапов. Пользователь надевает собранный протез и становится в удобную позу с равномерным распределением веса на обе ноги. Техник-протезист последовательно корректирует:

• длину протеза;
• положение стопы в сагиттальной плоскости (смещение вперед или назад для устранения ощущения падения);
• углы дорсального и подошвенного сгибания с помощью регулировочных винтов.

Для точного выравнивания используется специализированное оборудование, например, лазерные системы для контроля позы. Универсальные стенды для сборки позволяют работать как с трансфеморальными, так и с транстибиальными протезами.

1. Динамическое тестирование. После статической настройки пользователь совершает пробные шаги. Специалист оценивает биомеханику походки, распределение нагрузки, устойчивость и комфорт. При необходимости вносятся дополнительные корректировки. Этот этап может повторяться несколько раз до достижения оптимального результата.
2. Испытания на прочность и безопасность. Современные модульные протезы проходят цикл испытаний в соответствии с национальными и международными стандартами. ГОСТ Р 51191-2025 устанавливает методы испытаний модулей протезов нижних конечностей, включая проверку на соответствие техническим требованиям. Протоколы испытаний подтверждают соответствие заявленным характеристикам.
3. Обучение пользователя. Заключительный этап — обучение ходьбе на протезе в центре реабилитации. Пациент осваивает навыки стояния, ходьбы по ровной поверхности, подъема и спуска по лестнице, а также учится обслуживать протез и контролировать его состояние.

Следует отметить, что изготовление модульного протеза, в отличие от немодульного, не требует операций механической доработки, клепки или сварки соединяемых узлов — сборка осуществляется путем соединения готовых стандартизированных компонентов. Это существенно ускоряет процесс и упрощает последующее обслуживание.

Современное модульное протезирование нижних конечностей представляет собой сложную, но хорошо отлаженную систему, где каждый компонент подбирается индивидуально, а сборка и настройка выполняются с высокой точностью. Введение новых государственных стандартов закрепляет требования к качеству модульных систем и создает правовую основу для дальнейшего развития этой области. Благодаря модульному принципу пользователи получают не просто протез, а гибкую платформу, которая может эволюционировать вместе с их потребностями — от первичного протезирования до активного образа жизни с использованием самых современных технологических решений.
